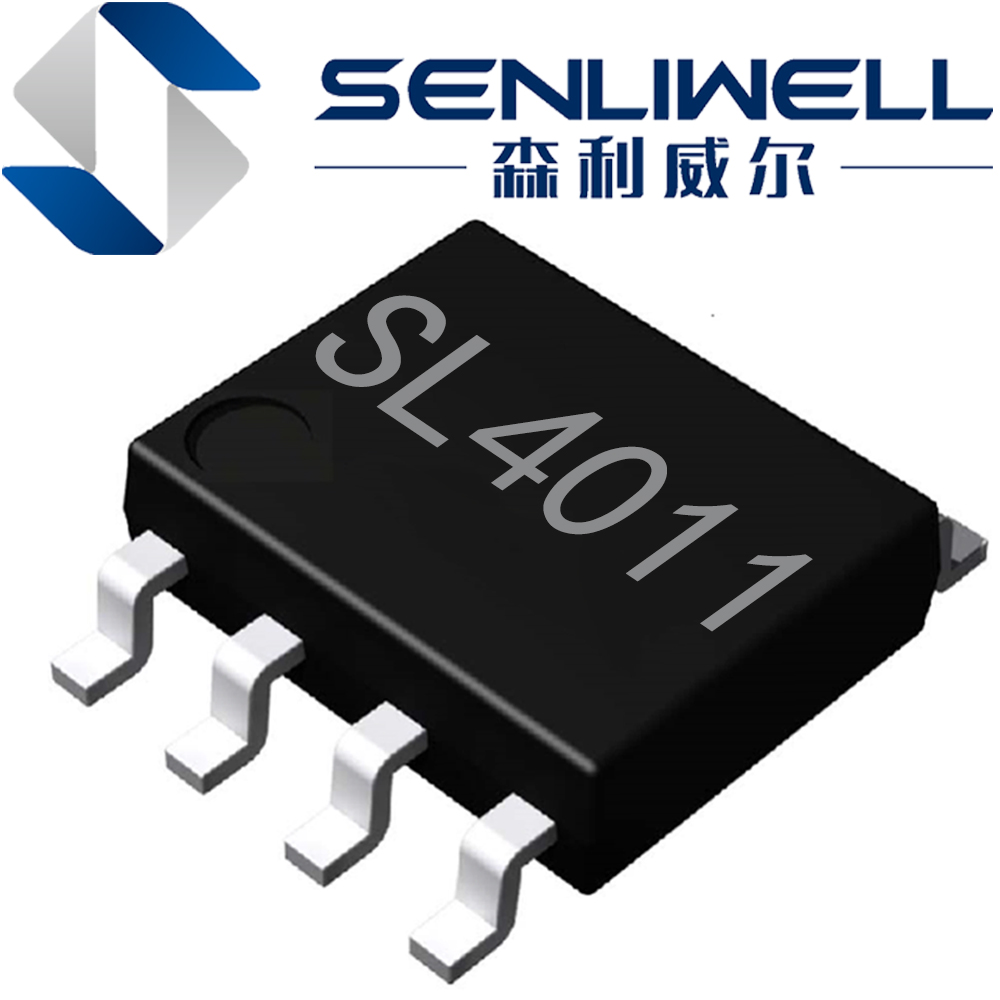

SL4011
DC-DC升压IC
封装:ESOP8
输入范围:2.7V-12V
输出电压:ADJ、最大12.8V
输出电流:10A
工作频率:500KHZ
驱动MOS管:内置
关断电流:1uA
SL4011 升压型DC-DC转换器
产品概述
SL4011 是一款高功率异步升压转换器，集成22mΩ功率开关管，为便携式系统提供高效的小
尺寸解决方案。
SL4011 具有2.7V至12V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器
件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。
SL4011 支持可编程的软启动，以及可调节的开关峰值电流限制。
SL4011 支持两种不同的tr/tf，以适应不同的EMI和效率需求。
SL4011 安全保护机制包括13V输出过压保护、和热关断保护。
产品特点
● 输入电压范围：2.7V-12V
● 低关断功耗，关断电流1uA
● 输出电压范围：最高12.8V
● 支持两种tr/tf模式，应对EMI挑战
● 固定开关频率：500kHz
● 可编程软启动
● 可编程峰值电流：10A
● 输出过压(13V)、热关断等保护
● 高达94%转换效率
● 采用ESOP8封装
产品应用
● 无线音箱
● 拉杆音箱
● 便携式音箱
● 平板电脑，笔记本电脑
● 移动电源
● POS机终端
● 充电设备
● 无刷电机
● USB TYPE-C电源传输
● 电推剪发器

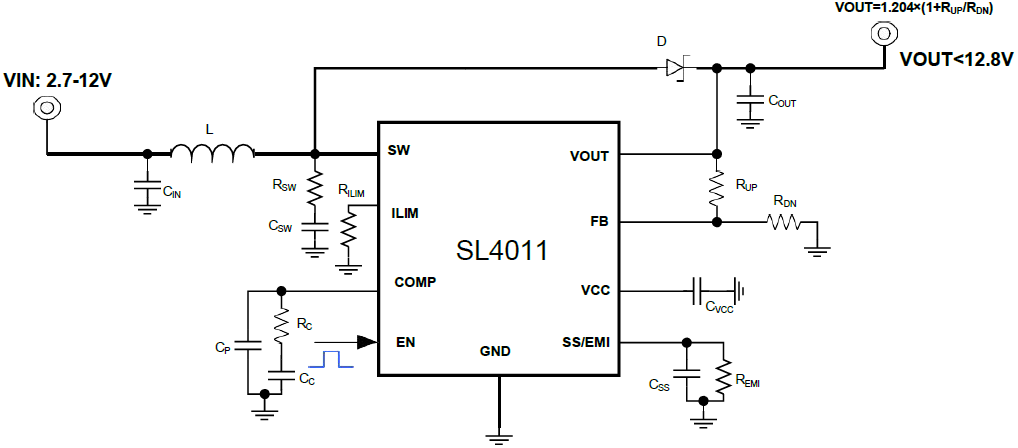

典型原理图
