SL7140 PWM 调光的线性降压LED 恒流驱动器

概述:

SL7140 是一种带PWM 调光功能的

线性降压LED 恒流驱动器，仅需外接一个

电阻就可以构成一个完整的LED 恒流驱

动电路，调节该外接电阻可调节输出电流，

输出电流范围为10~2000mA。

SL7140 内置30V 50 毫欧MOS。

SL7140 内置过热保护功能，可有效

保护芯片，避免因过热而造成损坏。

SL7140 具有很低的静态电流，典型

值为60uA。

SL7140 带PWM 调光功能，可通过

在DIM 脚加PWM 信号调节LED 电流。

SL7140采用ESOP8 封装。外露散热

片接LED 脚。

特点:

内置30V 50 毫欧MOS

低静态电流：60uA

输出电流：10mA 到2000mA。

PWM 调光：最高频率10KHz

输出电流精度：±4%

内置过热保护

VDD 工作电压：2.5-6V

应用:

线性LED 照明驱动

LED 手电筒、LED 台灯、LED 矿灯、

LED 指示灯等

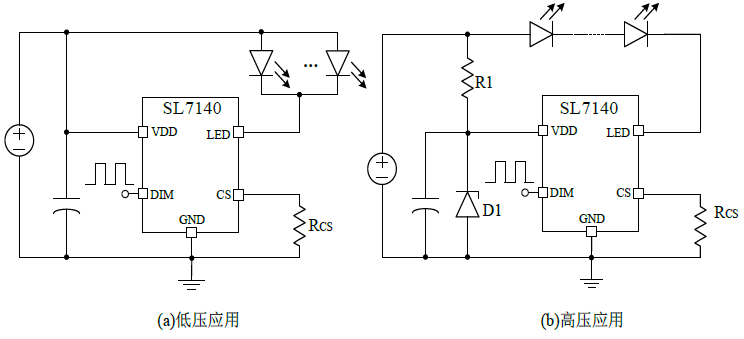

原理图：

更详细资料，请点击查看规格书！
