概述

      SL8443B 是一款内置5A 功率MOS开关降压型高精度、高亮度LED 恒流驱动控制器。

      SL8443B 通过一个外接电阻设定输出电流，最大输出电流可达2.5A；外围只需很少的元件就可实现降压、恒流驱动功能。调光脚ADJ 兼容PWM和模拟调光的。

当ADJ 脚电压低于0.3V 时输出关断，进入待机状态。

      系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比；其电感电流纹波为20%，且最高工作频率可达1MHz。

      SL8443B 特别适合宽输入电压范围的应用，其输入电压范围从5.5V 到60V。特别内置了一个LDO，其输出电压为5.5V，最大可提供5mA 电流输出。

      SL8443B 内置过温保护电路，当芯片达到过温保护点，系统立即进入过温保护模式，将降低输入电流以提高系统可靠性。

      SL8443B 采用ESOP8 封装。散热片内置接SW 脚。

特点

最大输出电流：2.5A

内置60V/30mΩ 功率MOS

高效率：96%

高端电流检测

ADJ 同时兼容数字调光及模拟调光

滞环控制，无需环路补偿

最高工作频率：1MHz

电流精度：±3%

宽输入电压：5.5V~60V

过温保护

低压差工作时，可保持高稳定性

应用领域

建筑、工业、环境照明

MR16 及LED 灯

汽车照明

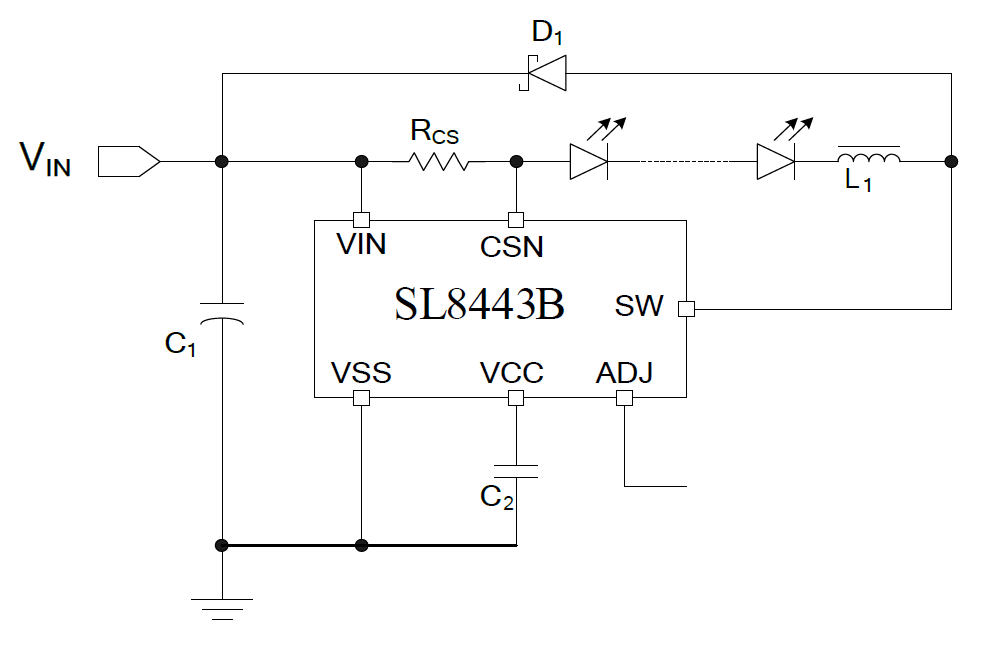

原理图：
