型号:SL8108
封装:ESOP8
输入范围:5V-80V
输出电压:5V-80V
输出电流:1.5A
工作频率:165KHZ
驱动MOS管:内置
静态电流:500UA
关断电流:无

SL8108三功能降压恒流驱动器

产品描述:

SL8108 是一款PWM工作模式,高效率、外围简单、内置功率管，适用于5-80V 输入的高精度降压LED 恒流驱动芯片。输出最大功率15W，最大电流1.5A。

SL8108 可实现三功能切换，通过MODE1/2 切换三种功能模式：全亮，半亮，爆闪。

SL8108 工作频率固定在165KHZ左右，同时内置抖频电路，可以降低对其他设备的EMI 干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电流精度。

SL8108 带有输出短路保护功能，5V～80V 输入条件下，短时短路不会损坏电源器件。

SL8108 还有过温调节电流的功能。当芯片内部的温度达到140℃左右时，会自动调低输出电流。

产品特点：

宽输入电压范围：5V～80V

可设定电流范围：10mA～1500mA

固定工作频率：165KHZ

内置抖频电路，降低对其他设备的EMI干扰

峰值电流模式采样

0-100%占空比控制，无电流节点跳变

输出短路保护

过温保护

三功能模式：全亮/半亮/爆闪

ESOP8 封装

应用领域：

LED电动车，摩托车灯照明

LED汽车灯照明

LED手电筒

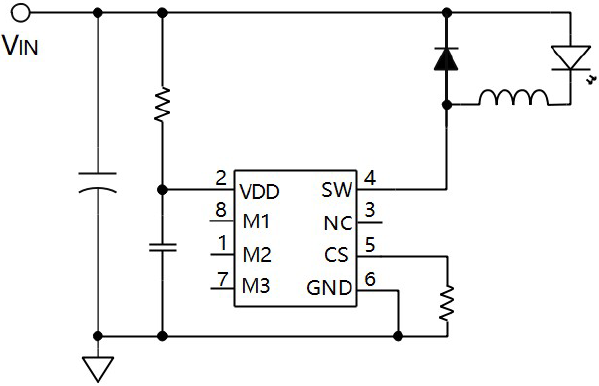

原理图：

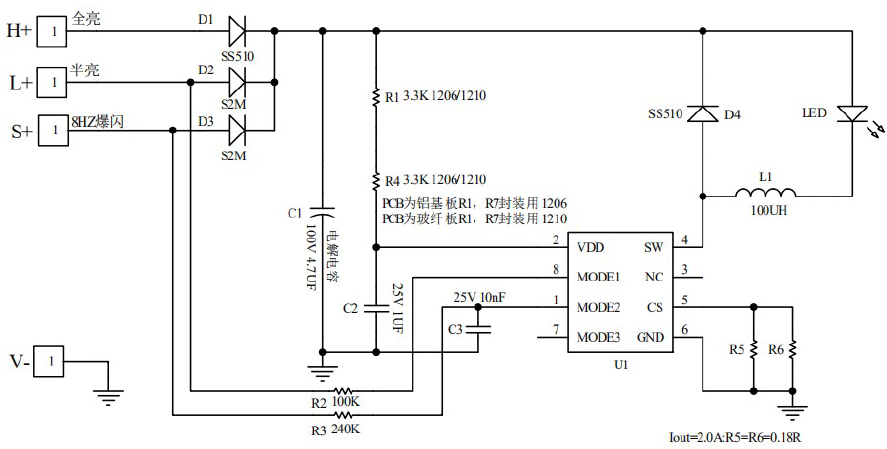

12-80V车灯应用原理图（强光-弱光-爆闪）：

注意：

1 输入电压12-80V 范围内，C1 必须使用铝电解电容，不能使用瓷片电容。

2 MODE2 脚必须在附近加一个去耦电容，防止干扰。
