概述:
SL8443 是一款内置5A 功率MOS 开关降压型高精度、高亮度LED 恒流驱动控制器。
SL8443 通过一个外接电阻设定输出电流，最大输出电流可达2.0A；外围只需很少的元件就可实现降压、恒流驱动功能，并可以通过DIM 引脚实现辉度控制功能。
系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比；其电感电流纹波为20%，且最高工作频率可达1MHz。
SL8443 特别适合宽输入电压范围的应用，其输入电压范围从5.5V 到40V。
SL8443 内置过温保护电路，当芯片达到过温保护点，系统立即进入过温保护模式，将降低输入电流以提高系统可靠性。
SL8443 特别内置了一个LDO，其输出电压为5V，最大可提供5mA 电流输出。

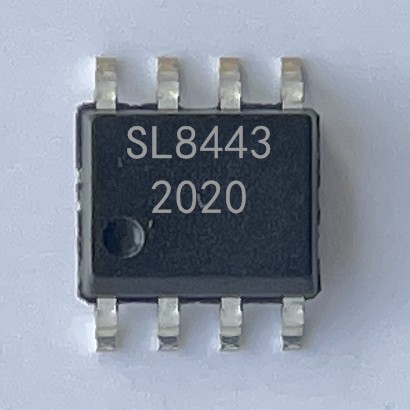

SL8443 采用ESOP8 封装。散热片内置接SW 脚。
特点:
最大输出电流：2.0A
内置40V/50mΩ功率MOS
高效率：96%
高端电流检测
最大辉度控制频率：5KHz
滞环控制，无需环路补偿
最高工作频率：1MHz
电流精度：±3%
宽输入电压：5.5V~40V
过温保护
低压差工作时，可保持高稳定性
应用领域:
建筑、工业、环境照明
MR16 及LED 灯
LED汽车照明 LED摩托车灯

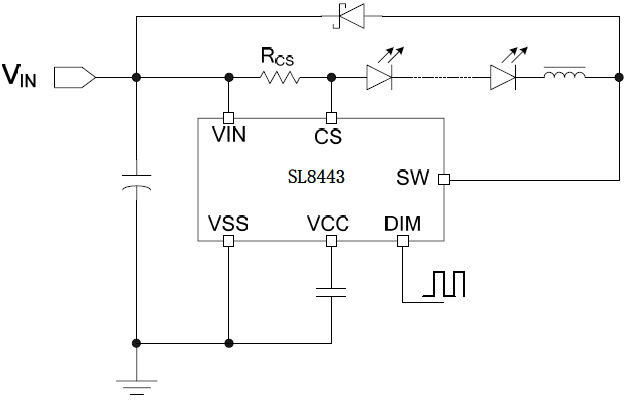

原理图：
