SL3160 150V/0.8A 开关降压型转换器

概述

SL3160 是一款用于开关电源的内置150V 高压MOSFET 的DC-DC 控制器。

SL3160 内置高压启动和自供电功能，可满足快速启动和低待机功耗要求。具有自适应降频功能，可进一步优

化轻载条件下的转换效率。芯片内置软启动功能，能减小器件应力，有效防止电感电流过冲。

SL3160 内部还集成了各种异常状态的保护功能，包括VDD 欠压锁定，输出过载保护， 过温保护，短路保护等。

SL3160 采用SOP8 封装。

特征

● 最大800MA 输出电流

● 15V 至150V 宽工作电压

● 内置150V 功率MOSFET

● 固定5V 输出电压

● 最高75KHz 开关频率

● VDD 欠压锁定保护

● 过温保护

● 输出短路保护

● 输出过载保护

● 低待机功耗

● 轻载降频

应用

● 备用电源

● 电动工具

● 电动自行车

● 平衡车

● 以太网供电

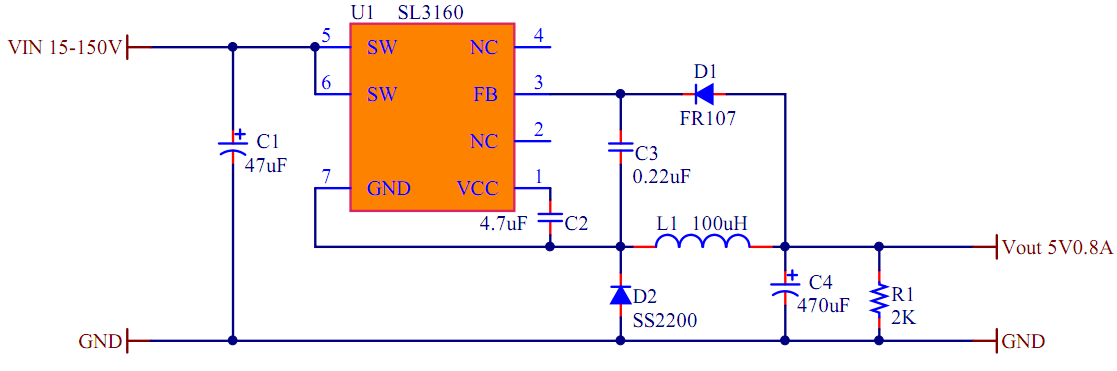

典型应用图
