电池充电电路设计注意事项
发布日期：2022-10-19 浏览次数：782
引言
通常为了提高电池充电时的可靠性和稳定性，mk体育（中国）官方网站会用电源管理芯片来控制电池充电的电压与电流，但是在使用电源管 理芯片设计充电电路时，mk体育（中国）官方网站往往对充电电路每个时间段的工作状态及电路设计注意事项存在一些困惑，下面mk体育（中国）官方网站来简单讨 论。
电池充电方式简介

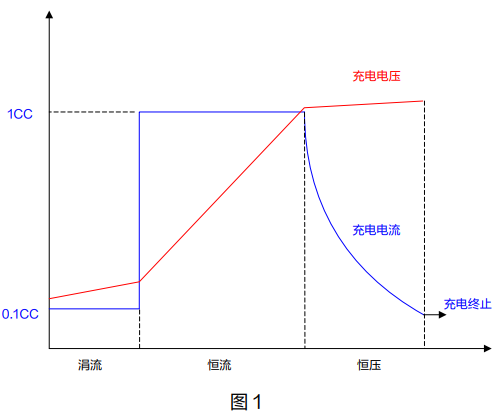

理论上为了防止因充电不当而造成电池寿命缩短，mk体育（中国）官方网站将电池的充电过程分为四个阶段：涓流充电（低压预充，此状态 的电池电压比较低，实际使用时，建议将锂电池欠压保护点提高，避免电池出现过放电现象）、恒流充电、恒压充电以及充 电终止。典型的充电方式是：先检测待充电电池的电压，在电池电压较低情况下，先进行预充电，充电电流为设定的最大充 电电流的 1/10，当电池电压升到一定值后，进入标准充电过程。标准充电过程为：以最大充电电流进行恒流充电，电池电压 持续稳定上升，当电池电压升到接近设定的最大电压时，改为恒压充电，此时，充电电流逐渐下降，当电流下降至最大充电 电流的 1/10 时，充电结束。图 1 为充电曲线：
但在实际应用中，为增加电池充放电循环次数和缩短充电时间，mk体育（中国）官方网站会将锂电池欠压保护点提高，同时设定的充电终止 电压低于标称值，这样电池便不会存在过充与过放现象，且可以避开“预充电”阶段，直接进行大电流充电，缩短充电时间。
电池充电电路设计注意事项
若设计的充电电路没有防倒灌保护，将会产生许多危害。以输出端接 2 节锂电池串联为例，若仅将电源去除，充电器没 有移除，电池内的电流倒灌至充电电路中，导致电池电量白白损失。且更严重的安全隐患是：对于降压电源芯片来说，电池 电流从输出端，经芯片内部功率管寄生的二极管倒灌至芯片的 VIN 端，当电路的输出端电压（电池电压）低于设定值时， 芯片 FB 点电压相应的也会低于标称值，芯片开始工作来提高输出端电压；由于输入端电压几乎与输出端相等，对于降压芯 片来说，输入端无法给输出端提供能量，导致 FB 点电压一直低于标称值，芯片进入占空比 100%的工作状态。此时若是输 入端突然恢复供电，输入端电源会经过已经打开的功率管直接把能量输送到输出端，由于输入输出存在压差，瞬间会有比较 大的电流流过功率管，若此时由于其它不可控的原因导致芯片未能及时有效做出响应来关闭功率管，这个大电流有可能会使 芯片内部开关管损坏。因此在设计电池充电电路时，mk体育（中国）官方网站需要添加防倒灌的措施。
升压方案由于续流二极管可以起到防倒灌的作用，所以一般不外加防倒灌措施。但是对于降压方案，需要对电池充电电 路添加防倒灌措施。
