SL3036&SL3036H 电动车摩托车10-100V 供电 GPS-4.2V3A 模组供电

面向电瓶车摩托车两轮出行位置管理需求，结合智能硬件和位置服务平台提供整体解

决方案，满足实时定位、历史轨迹、地理围栏、监控报警等功能需求。

概述

SL3036 是一款支持宽电压输入的开关降压型DC-DC，芯片内置100V/5A功率MOS，最高输入电压90V。SL3036具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可达2A以上。

SL3036 同时支持输出恒压和输出恒流功能。SL3036采用固定频率的PWM控制方式，典型开关频率为140kHz。轻载时会自动降低开关频率已获得高转换效率。

SL3036 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。SL3036采用ESOP8封装，散热片内置接Vin脚。

特点

宽输入电压范围：8V~90V

输出电压从4.2V到30V可调

支持输出恒压恒流

支出输出12V/2A，5V/2A

高效率：可高达96%

工作频率：140kHz

低待机功耗

内置过温保护

内置软启动

内置输出短路保护

应用

电动车GPS追踪器

太阳能供电恒压源

电动车汽车车载用电设备、电动自行车速度里程表供电、电瓶车仪表供电

扭扭车、卡车大功率警示灯供电

POE交换机及POE分离器3.3V2A供电

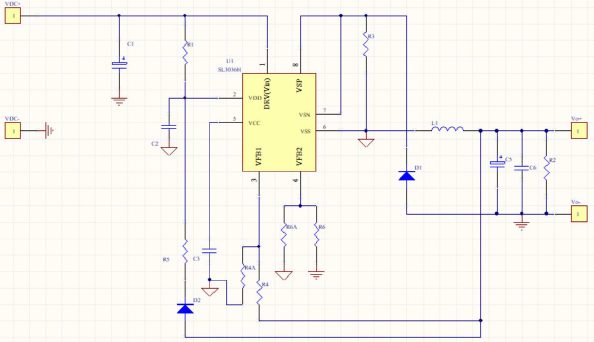

SL3036&SL3036H 12-72V 车载定位器4.2V3A 供电原理图

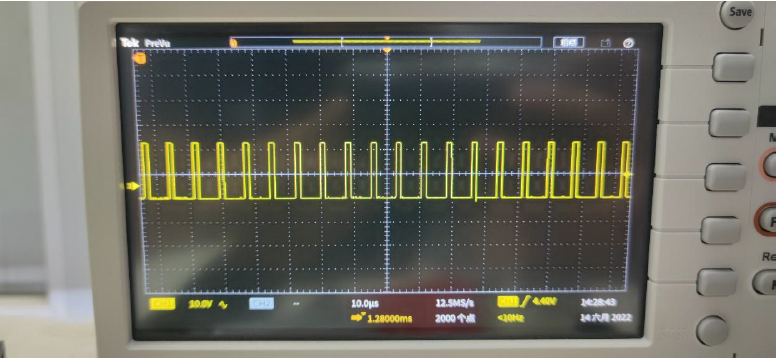

SL3041 GPS 4.2V 3A 电源模块芯片工作波形图

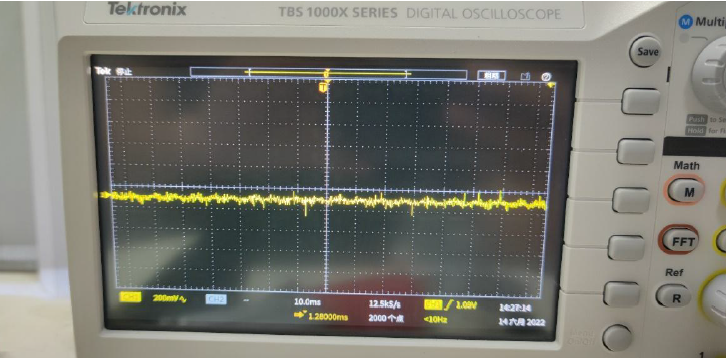

SL3041 GPS 4.2V 3A 电源模块芯片纹波图
