一、基本特性

1. 高耐压设计

   • SL3160H能够承受高达150V的输入电压，远超一般低压转换器的设计标准。
   • 这种设计拓宽了应用场景，如工业自动化、LED照明、电力监控以及电动车仪表供电等。

2. 宽输入电压范围

   • 输入电压范围从10V至150V，适用于多种不同的电源环境。
   • 在电动车仪表供电中，能够应对不同电动车的电压需求，无论是12V的轻便电动车还是更高电压的重型电动车。

3. 固定输出电压与电流

   • 能够将高输入电压高效、精确地转换为稳定的5V输出电压，同时提供最大1.3A（部分版本提供1.5A，但通常不直接支持1.6A）的电流供应。
   • 电动车仪表需要稳定的电压供应以确保显示信息的准确性和实时性，SL3160H能够满足这一需求。

4. 高效能

   • 采用先进的电源管理技术，转换效率高达90%以上，降低了散热压力和整体功耗。

二、保护功能

1. 多种智能保护机制

   • 内置过流保护、过热保护、短路保护等，有效防止因异常工况导致的设备损坏。
   • VCC欠压锁定保护，确保在输入电压过低时不会损坏芯片或设备。

2. 提升系统稳定性与可靠性

   • 这些保护措施不仅提升了系统的稳定性和可靠性，还大大延长了产品的使用寿命，降低了维护成本。

三、应用场景

1. 电动车仪表供电

   • 为电动自行车、电动工具、平衡车等提供稳定、可靠的电源供应，确保仪表的正常工作，提高车辆的安全性和智能化水平。

2. 其他电子设备

   • 同样适用于需要高耐压、固定电压输出的其他电子设备，如电力表、水表、燃气表等仪器仪表。

概述

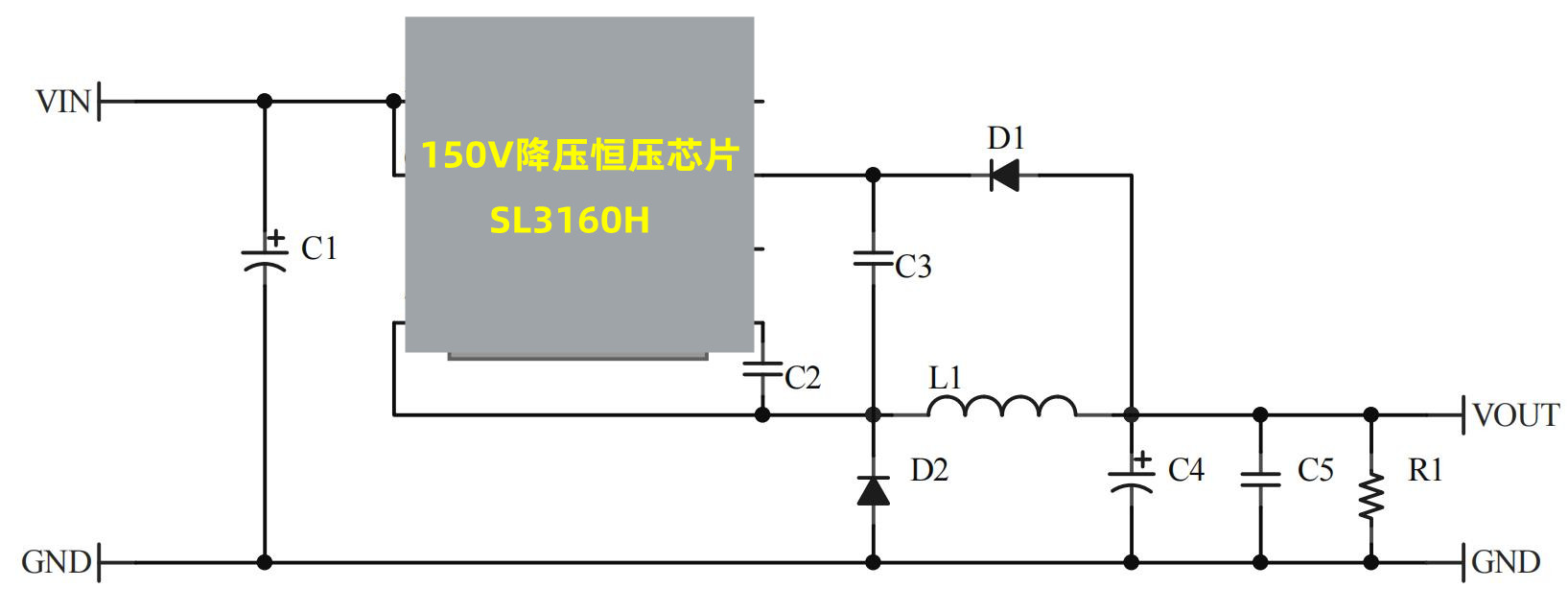

SL3160H 是一款用于开关电源的内置 150V 高压 MOSFET 的 DC-DC 控制器。

SL3160H 内置高压启动和自供电功能，可满足快速启动和低待机功耗要求。具有自适应降频功能，可进一步优化轻

载条件下的转换效率。芯片内置软启动功能，能减小器件应力，有效防止电感电流过冲。

SL3160H 内部还集成了各种异常状态的保护功能，包括 VCC 欠压锁定，输出过载保护， 过温保护，短路保护,开环

保护等。

SL3160H 采用 SOP7 封装。

特征

● 最大 1.5A 输出电流

● 10V 至 150V 宽工作电压

● 内置 150V 功率 MOSFET

● 固定 5V 输出电压

● 最高 120KHz 开关频率

● VCC 欠压锁定保护

● 过温保护

● 输出短路保护

● 输出过载保护

● 低待机功耗

● 开环保护

● 轻载降频
