概述

SL3036 是一款支持宽电压输入的

开关降压型DC-DC，芯片内置100V/5A

功率MOS，最高输入电压90V。SL3036

具有低待机功耗、高效率、低纹波、优异

的母线电压调整率和负载调整率等特性。

支持大电流输出，输出电流可达2A 以上。

SL3036 同时支持输出恒压和输出

恒流功能。

SL3036 采用固定频率的PWM控制

方式，典型开关频率为140KHz。轻载时

会自动降低开关频率以获得高转换效率。

SL3036 内部集成软启动以及过温

保护电路，输出短路保护，限流保护等功

能，提高系统可靠性。

SL3036 采用ESOP8 封装，散热片

内置接VIN 脚。

特点

 宽输入电压范围：8V~90V

 输出电压从4.2V到30V 可调

 支持输出恒压恒流

 支持输出12V/2A，5V/2A

 高效率：可高达96%

 工作频率：140KHz

 低待机功耗

 内置过温保护

 内置软启动

 内置输出短路保护

应用

 追踪器

 恒压源，

 电动汽车、电动自行车、电瓶车

 扭扭车、卡车

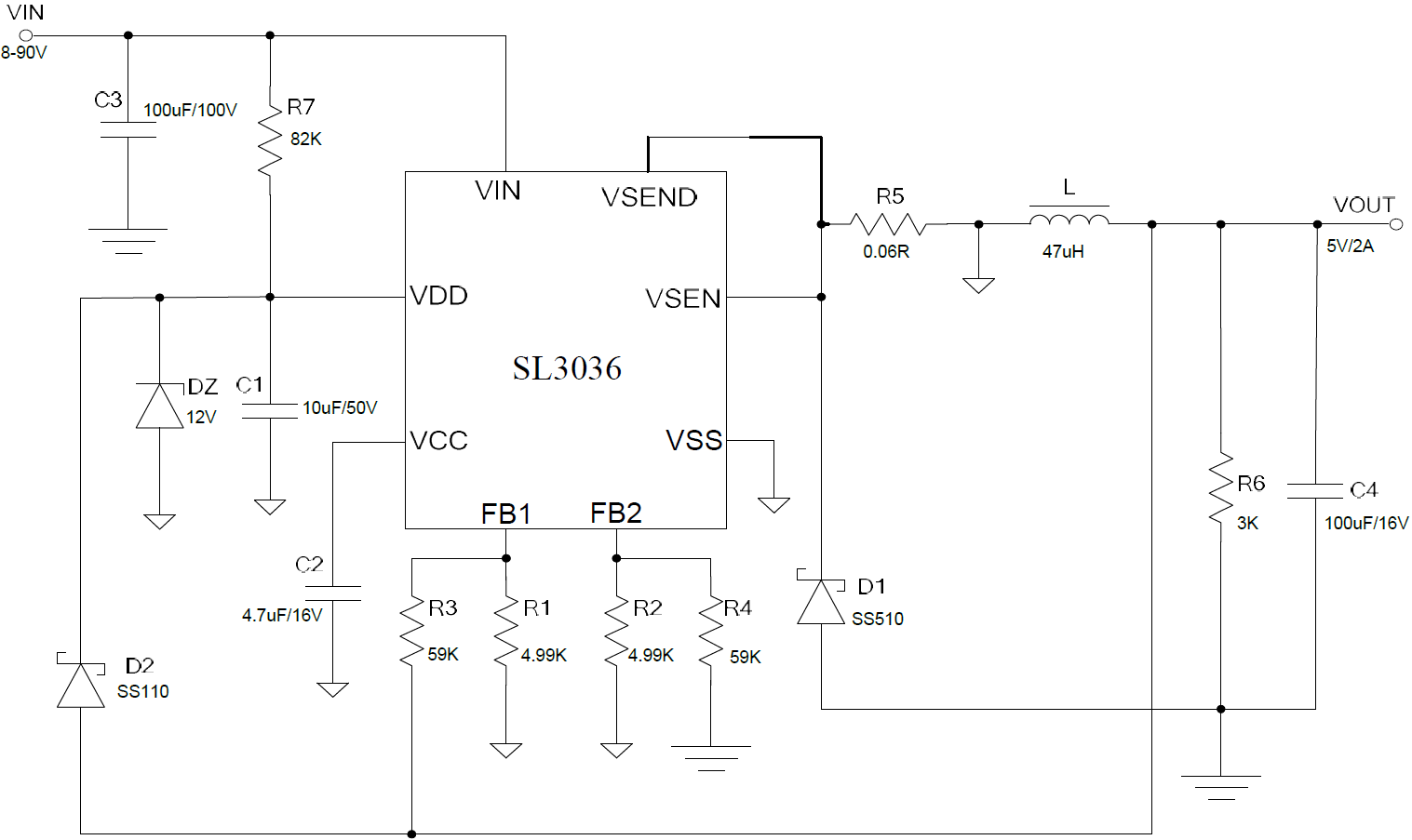

原理图
